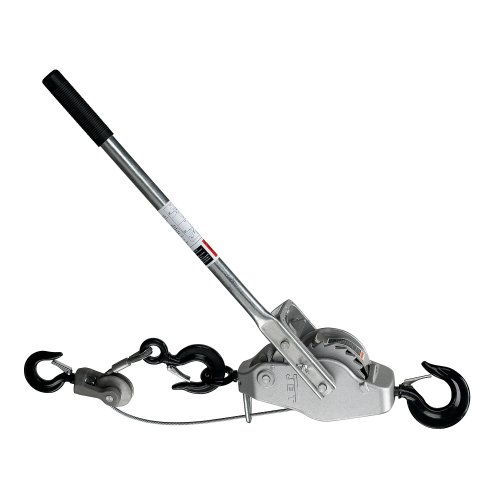

Лебедка рычажная JCH-3

Рычажная лебедка с храповым механизмом серии JCH имеет возможность запасовки каната в один трос 9,15 м. и г/п 0,7 т.или двойная запасовка троса при применении блока 4,57 м. и г/п 1,4 т.
Для правильной и безопасной эксплуатации рычажной лебедки , трос должен равномерно наматывался на барабан, и быть правильно установлен на шкивном блоке.
Рычажная лебедка серии JCH может использоваться в качестве подъемника, если ее установить правой стороной вверх, или под углом. При горизонтальном расположении он может быть использован в качестве лебедки.
Рычаг реверсивный, обеспечивает ход рычага вниз или вверх для осуществления действия (перемещения) при подъеме /подтягивании. Это удобно при использовании рычажной лебедки в ограниченном пространстве. Желательно устанавливать лебедку таким образом, чтобы действие перемещения происходило при ходе рычага вниз.
Грузоподъемность 1.5 т.
- Крюки с предохранительными щеколдами в стандартном исполнении
- Соответствует стандартам ANSI/ASME B30.21

Спецификация:
Длина рычага (мм) 640
Мин. расстояние между крюками, в один трос (мм) 21
Мин. расстояние между крюками, в два троса (мм) 28
Передаточное число 9.47:1
Длина троса (м) 9,15
Диаметр троса (мм) 6,3
Масса (кг) 6,5

Наименование

Лебедка рычажная JCH-4

Грузоподъемность (т)

1,0/2,0

Длина троса (м)

6,1/3,05

Вес (кг)

7

Диаметр каната (мм)

6,3

Модель

JCH-4

Диск, мм

1250х155х145

ДхШхВ (мм)

1250х155х145
